難付着金属対応 高耐久/高耐候 １コート塗料
| 項目 | 仕様/条件 | ||
|---|---|---|---|
| 主剤 | オリジビルド#100 ウレタン |
オリジビルド#100 フッソ |
|
| 標準硬化剤 | ポリハード#BD100 | ||
| 標準 シンナー |
金属 | オリジビルド#100シンナー(キンゾクヨウ) | |
| 樹脂 | オリジビルド#100シンナー (ジュシヨウ) |
- | |
| 混合比(重量比) | 塗料 / 硬化剤 / シンナー：40 / 10 / 20～40 | ||
| 標準膜厚 | 20～30 μm | ||
| セッティング | 室温 5 min. | ||
| 乾燥条件 | 標準乾燥 or 80 ℃ × 30 min. | ||
| 素材 | オリジビルド#100 ウレタン |
オリジビルド#100 フッソ |
|---|---|---|
| PC | 〇 | - |
| ABS | 〇 | - |
| SUS | 〇 | 〇 |
| Mg | 〇 | 〇 |
| 溶融亜鉛めっき | 〇 | 〇 |
| 試験項目 | 評価 | 試験条件 |
|---|---|---|
| 密着性 | 100/100 ○ |
1mm碁盤目 セロテープ剥離 |
| 耐水性 | 100/100 ○ |
40°C温水浸漬×200h |
| 耐湿性 | 100/100 ○ |
45°C95%×200h |
| 耐熱性 | 100/100 ○ |
80°C×200h |
| 耐酸性 | ○ | 5g/L硫酸水溶液に 168時間浸漬 (JIS K5659に準拠) |
| 耐アルカリ性 | ○ | 飽和水酸化カルシウム水溶液に 168時間浸漬 (JIS K5659に準拠) |
| 耐おもり 落下性 |
○ | 300gの重りを500mmの 高さから落とす (JIS K5659に準拠) |

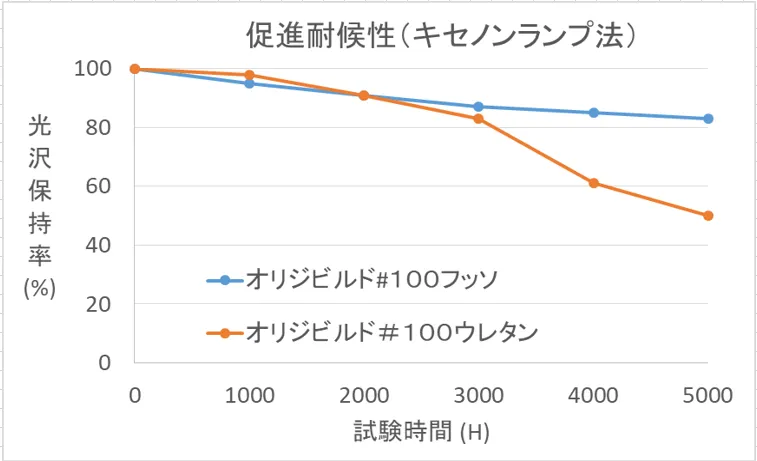

| 促進耐候性 (キセノンランプ法) |
○ 光沢保持率 80%以上 |
下図参照ください |
例えば、このようなご相談も承っております
株式会社オリジン
株式会社オリジン
塗料
