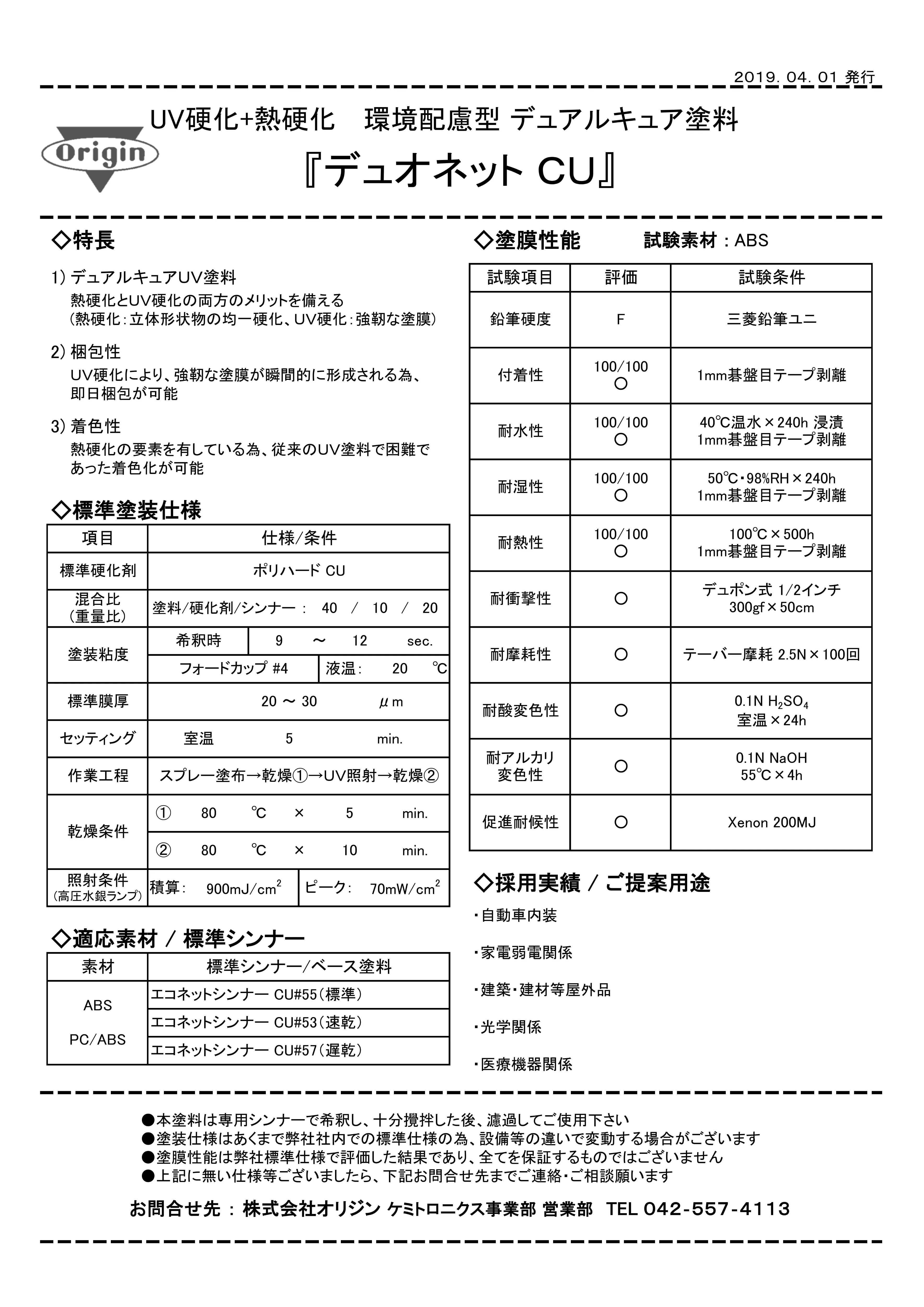

UV硬化+熱硬化 環境配慮型 デュアルキュア塗料
| 項目 | 仕様/条件 | |
|---|---|---|
| 標準硬化剤 | ポリハード CU | |
| 混合比(重量比) | 塗料 / 硬化剤 / シンナー：40 / 10 / 20 | |
| 塗装粘度 | 希釈時 | 9 ～ 12 sec. |
| フォードカップ #4 | 液温： 20 ℃ | |
| 標準膜厚 | 20 ～ 30 μm | |
| セッティング | 室温 5 min. | |
| 作業工程 | スプレー塗布→乾燥①→ＵＶ照射→乾燥② | |
| 乾燥条件 | 乾燥① | 80 ℃ × 5 min. |
| 乾燥② | 80 ℃ × 10 min. | |
| 照射条件 (高圧水銀ランプ) |
積算： 900 mJ/cm² | ピーク： 70 mW/cm² |
| 素材 | 標準シンナー/ベース塗料 |
|---|---|
| ABS PC/ABS |
エコネットシンナー CU#55（標準） |
| エコネットシンナー CU#53（速乾） | |
| エコネットシンナー CU#57（遅乾） |
| 試験項目 | 評価 | 試験条件 |
|---|---|---|
| 鉛筆硬度 | F | 三菱鉛筆ユニ |
| 付着性 | 100/100 ○ |
1mm碁盤目セロテープ剥離 |
| 耐水性 | 100/100 ○ |
40℃温水×240h 浸漬 1mm碁盤目テープ剥離 |
| 耐湿性 | 100/100 ○ |
50℃・98%RH×240h 1mm碁盤目テープ剥離 |
| 耐熱性 | 100/100 ○ |
100℃×500h 1mm碁盤目テープ剥離 |
| 耐衝撃性 | ○ | デュポン式、1/2インチ 300gf、50cm |
| 耐摩耗性 | ○ | テーバー摩耗 2.5N×100回 |
| 耐酸変色性 | ○ | 0.1N H₂SO₄ 室温×24h |
| 耐アルカリ変色性 | ○ | 0.1N NaOH 55℃×4h |
| 促進耐候性 | ○ | Xenon 200MJ |
例えば、このようなご相談も承っております
株式会社オリジン
株式会社オリジン
塗料
