ワンウェイクラッチ

ワンウェイクラッチは、シャフトを固定し外輪を一方向に回転させると空転、逆方向に回転させるとロックする機械要素です。
小径・薄幅で、シャフト径φ3～φ10まで対応し、省スペース化が可能です。全て金属製で耐熱性に優れ、温度環境に影響されにくい特性を持ちます。単品出荷や樹脂ギヤ等へのアッセンブリにも対応し、カスタム金型によりギヤ形状への変更も可能です。
オーバーランニング・バックストッピング機能を生かし、ATMやプリンタ、コピー機などの事務機器、半導体実装装置のような制御装置、その他、釣具や遊技機、住宅設備など、多様な各種送り機構の幅広い用途に最適です。

カタログダウンロード

詳細な製品寸法図および仕様一覧表を網羅
金属構成による優れた耐熱性と環境信頼性
装置の省スペース化を可能にする小型設計
用途に合わせ時計・反時計の切替が可能
樹脂ギヤやプーリ等への容易な圧入工程

カタログ（PDF）を見る

標準仕様

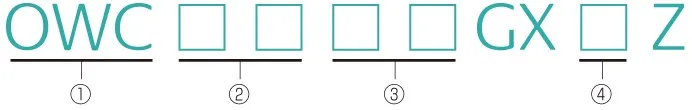

ワンウェイクラッチ名称と補助記号

寸法一覧

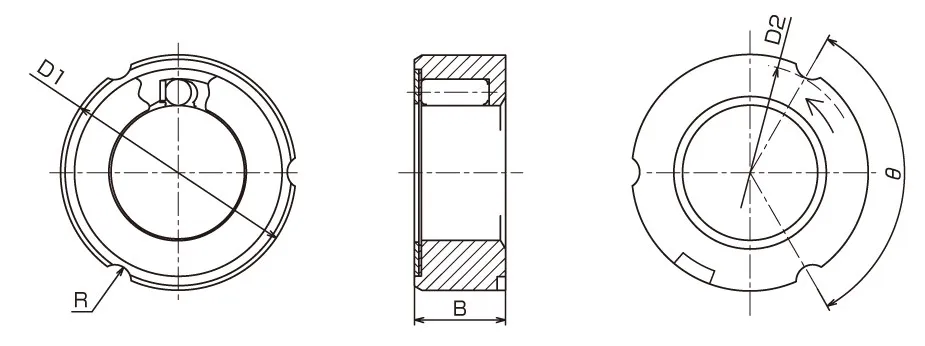

ワンウェイクラッチ構造図

この図はスライドできます

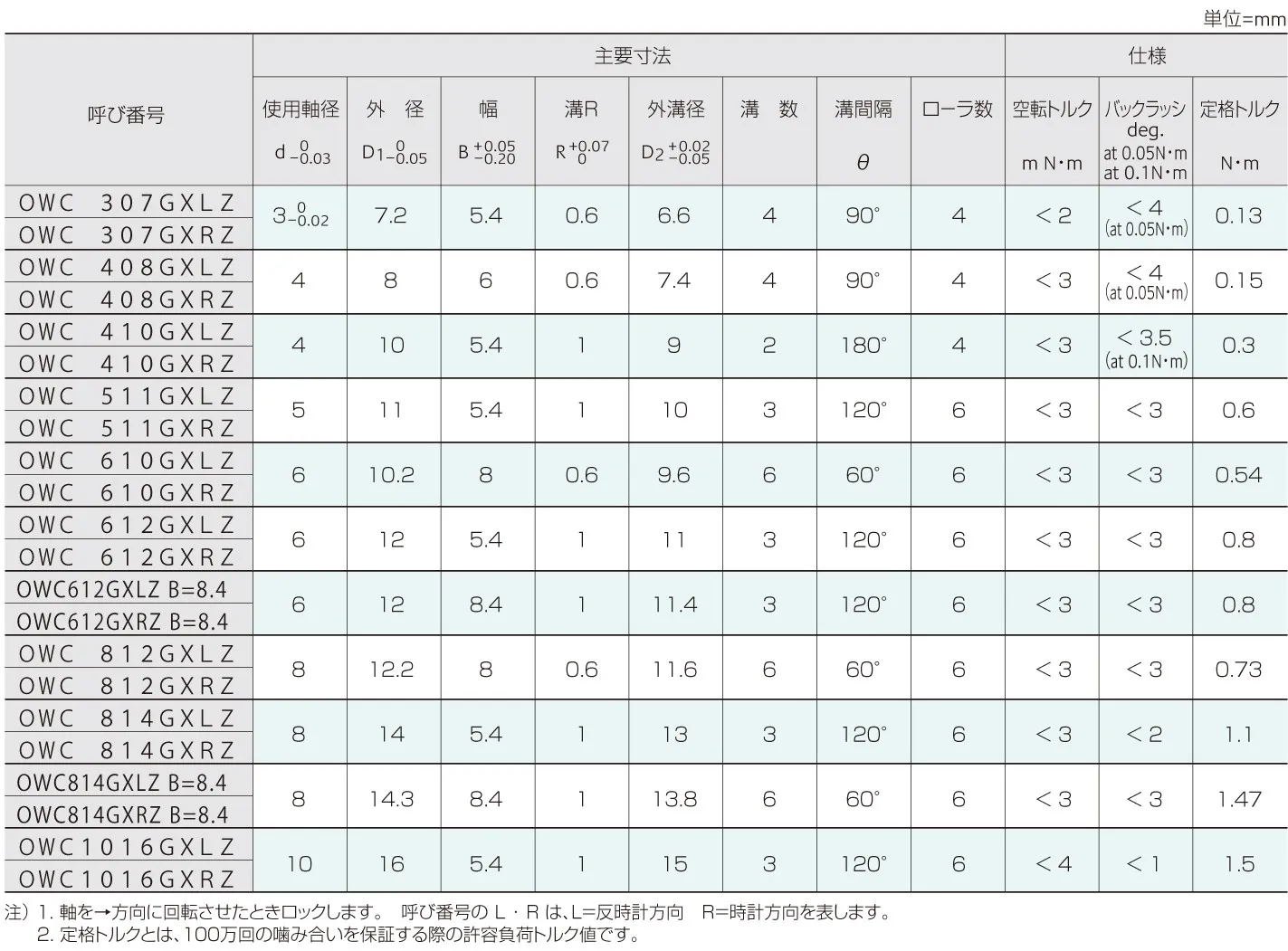

ワンウェイクラッチの寸法一覧 OWC307GXLZ,OWC307GXRZ,OWC408GXLZ,OWC408GXRZ,OWC410GXLZ,OWC410GXRZ,OWC511GXLZ,OWC511GXRZ,OWC610GXLZ,OWC610GXRZ,OWC612GXLZ,OWC612GXRZ,OWC812GXLZ,OWC812GXRZ,OWC814GXLZ,OWC814GXRZ,OWC1016GXLZ,OWC1016GXRZ
