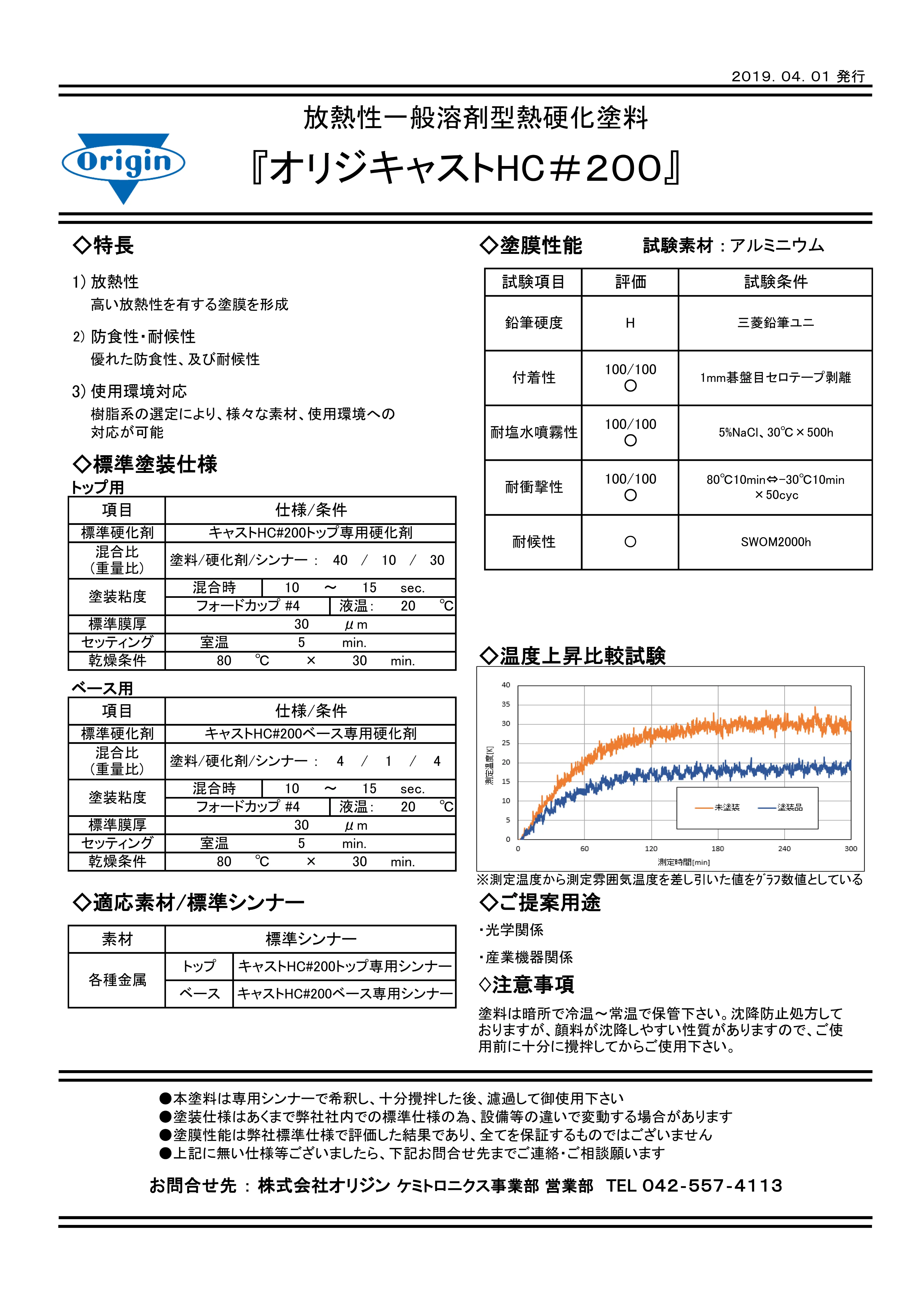

放熱性一般溶剤型熱硬化塗料（２コート）
| 項目 | 仕様/条件 | |
|---|---|---|
| 標準硬化剤 | キャストHC#200トップ専用硬化剤 | |
| 混合比(重量比) | 塗料 / 硬化剤 / シンナー：40 / 10 / 30 | |
| 塗装粘度 | 混合時 | 10 ～ 15 sec. |
| フォードカップ #4 | 液温： 20 ℃ | |
| 標準膜厚 | 30 μm | |
| セッティング | 室温 5 min. | |
| 乾燥条件 | 80 ℃ × 30 min. | |
| 項目 | 仕様/条件 | |
|---|---|---|
| 標準硬化剤 | キャストHC#200ベース専用硬化剤 | |
| 混合比(重量比) | 塗料 / 硬化剤 / シンナー：4 / 1 / 4 | |
| 塗装粘度 | 混合時 | 10 ～ 15 sec. |
| フォードカップ #4 | 液温： 20 ℃ | |
| 標準膜厚 | 30 μm | |
| セッティング | 室温 5 min. | |
| 乾燥条件 | 80 ℃ × 30 min. | |
| 素材 | 標準シンナー | |
|---|---|---|
| 各種金属 | トップ | キャストHC#200トップ専用シンナー |
| ベース | キャストHC#200ベース専用シンナー | |
| 試験項目 | 評価 | 試験条件 |
|---|---|---|
| 鉛筆硬度 | H | 三菱鉛筆ユニ |
| 付着性 | 100/100 ○ |
1mm碁盤目セロテープ剥離 |
| 耐衝撃性 | 100/100 ○ |
80 ℃ 10min. ⇔ -30 ℃ 10min. × 50 cyc |
| 耐塩水噴霧性 | ○ | 5 %NaCl、30 ℃ × 500 h |
| 耐候性 | ○ | SWOM 2000h |
例えば、このようなご相談も承っております
株式会社オリジン
株式会社オリジン
塗料
