トルクリミッタ V型

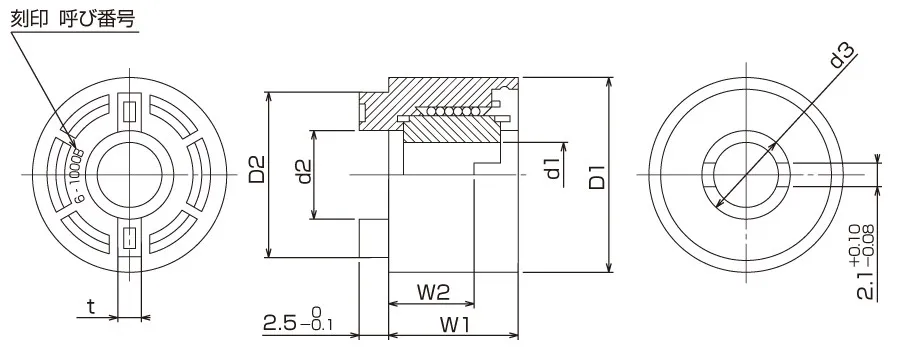

トルクリミッタ V型は、C型同様に焼結金属内輪の外周面にコイルスプリングを圧入し、摩擦力を利用して入力側から出力側への伝達力を遮断・制御する高性能な機械要素です。
モーターによる駆動伝達時に出力側の異常で回転出来なくなった場合にトルクリミッターが動力を遮断すれば、モーターは回転し続けることが出来、焼き付きによる破損を回避出来ます。
バネと内輪間の摩擦力を利用し、入力側から出力側へのトルクを一定に制御します。C型との違いは内輪の取付部が内側に凹んでいる点が特徴で、OTLC型と比較し18%の軽量化を実現しております。
正逆両方向に同トルクでスリップ可能で、環境条件に影響されにくく、広範囲のトルク設定が可能です。

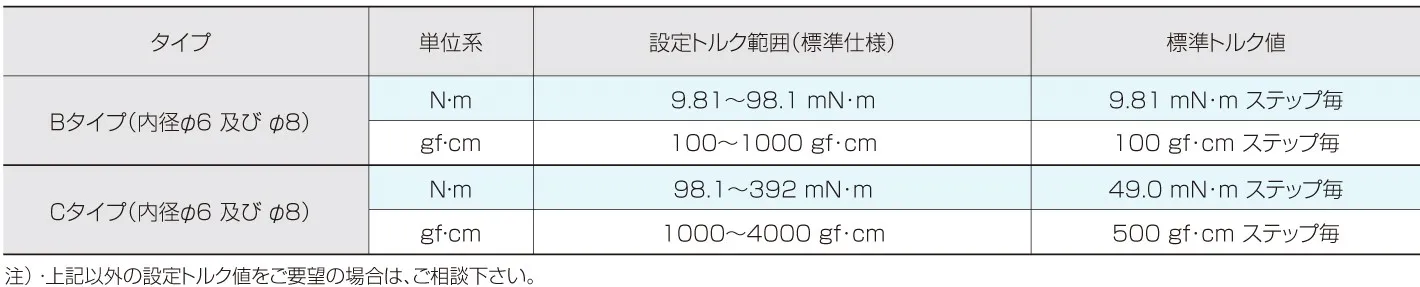

OTLV-6Bの場合、外径φ18、質量7.1gと軽量設計で、当社OTLC-6Bと比較し重量を18%減少させました。標準トルク範囲は9.81～392 mN･m（100～4000gf･cm）で、標準以外のトルク設定にも対応可能です。
使用環境は0℃～60℃、90%RHで、回り止めとして平行ピンや専用スプリングピンで簡単に取り付けられます。
ATM、プリンタ、コピー機の重送防止、ギヤBOXの過負荷防止、玩具やロボットのアーム部過負荷防止、住宅設備のヒンジ機構など幅広い用途にご使用いただけます。
